Технические характеристики
|
Параметр |
Технические характеристики |
|
Наименование продукта |
Многофункциональный блочный насос (бустерный насос CO₂) |
|
Стандарты проектирования и соответствия |
API 674, API Q1, ISO 9001, ISO 14001, ISO 45001 |
|
Номинальное рабочее давление |
80 МПа (800 бар) |
|
Максимальное рабочее давление |
83 МПа |
|
Максимальная производительность |
1 111 л/мин |
|
Номинальная производительность по CO₂ |
400 л/мин (жидкий CO₂) / 800 л/мин (газообразный CO₂) |
|
Максимальная тормозная мощность |
204 л.с. (152 кВт) |
|
Мощность электродвигателя |
90 кВт (стандартное взрывозащищённое исполнение; возможна комплектация ATEX/IECEx) |
|
Тип привода |
Электрический привод / Дизельный привод (по запросу) |
|
Режим эксплуатации |
Непрерывная круглосуточная работа (24/7) в тяжёлых промышленных условиях |
|
Диапазон рабочих температур |
От –40°C до +60°C (эксплуатация в условиях экстремально низких температур и пустынного климата) |
|
Класс герметичности |
Класс VI (подтверждённая нулевая утечка) |
|
Основные материалы гидравлической части |
Низкотемпературная легированная сталь 16MnDR / Нержавеющая сталь 316L |
|
Габаритные размеры оборудования |
6800 × 2200 × 2400 мм |
|
Размеры модуля |
1800 × 900 × 1200 мм |
|
Общий вес оборудования |
15 000 кг |
|
Вес модуля |
1 500 кг |
Основные преимущества
Оптимизирован для компримирования CO₂
Гидравлическая система специально разработана для работы с жидким, газообразным и сверхкритическим CO₂, обеспечивая стабильное давление, плавные фазовые переходы и высокий объёмный КПД даже при самых сложных условиях эксплуатации.
Высококачественные материалы для тяжёлых условий эксплуатации
Основные элементы, работающие под высоким давлением, изготовлены из низкотемпературной легированной стали 16MnDR и нержавеющей стали 316L, что обеспечивает превосходную устойчивость к коррозии, хрупкому разрушению при низких температурах и усталостным нагрузкам при эксплуатации с CO₂.
Интеллектуальная система управления
Система управления на базе ПЛК со степенью защиты IP65 обеспечивает непрерывный мониторинг давления, температуры, расхода и рабочего состояния оборудования. Предусмотрены функции автоматической защиты, а также возможность интеграции с системами SCADA для дистанционного мониторинга и управления.
Промышленное применение
Повышение нефтеотдачи пластов (EOR)
Обеспечивает стабильную закачку сверхкритического CO₂ под высоким давлением для восстановления пластового давления на зрелых месторождениях и повышения коэффициента извлечения нефти.
01
Улавливание, использование и хранение углерода (CCUS)
Используется в качестве ключевого узла промежуточного сжатия в проектах по секвестрации углерода, подготавливая уловленный CO₂ для глубинного геологического хранения или транспортировки по магистральным трубопроводам на большие расстояния.
02
Объекты добычи нефти и газа
Применяется на централизованных системах сбора продукции, установках нагнетания газа высокого давления и бустерных насосных станциях.
03
Химическая и нефтехимическая промышленность
Обеспечивает стабильную подачу углекислого газа под высоким давлением для различных производственных процессов, включая производство синтетических удобрений и карбамида.
04
Промышленная переработка газов
Идеально подходит для коммерческого извлечения CO₂, промышленной переработки и рециркуляции, наполнения баллонов, а также управления системами хранения CO₂.
05
Контроль качества
Проверка материалов: 100% спектральный анализ материалов, испытания на ударную вязкость по Шарпи (V-образный надрез) и ультразвуковой контроль поковок из легированных сталей.
Высокоточная механическая обработка: Прецизионное растачивание и финишная обработка на станках с ЧПУ с минимальными допусками для предотвращения концентрации механических напряжений.
Неразрушающий контроль (NDT): Комплексный радиографический контроль (RT) и капиллярный контроль (PT) всех сварных соединений, работающих под высоким давлением.
Заводские приемочные испытания (FAT): Расширенные гидравлические испытания под полной нагрузкой и испытания на герметичность проводятся при давлении, равном 1,5-кратному номинальному расчетному давлению, что гарантирует готовность оборудования к эксплуатации на объекте.
Международные сертификаты
• Система менеджмента качества API Q1 для нефтяной и газовой промышленности.
• Стандарт API 674 для поршневых насосов объёмного действия.
• Интегрированные системы менеджмента ISO 9001 / ISO 14001 / ISO 45001.
• Возможность предоставления сертификатов соответствия CE и ATEX для конкретного проекта по условиям контракта.
Индивидуальные инженерные решения
Поскольку условия эксплуатации каждого объекта отличаются, наша инженерная команда разрабатывает полностью индивидуальные насосные установки в соответствии с техническими требованиями заказчика.
Адаптация привода: Взрывозащищённые электродвигатели (совместимые с частотными преобразователями VFD) либо промышленные дизельные приводы повышенной надёжности для удалённых объектов, не подключённых к электросети.

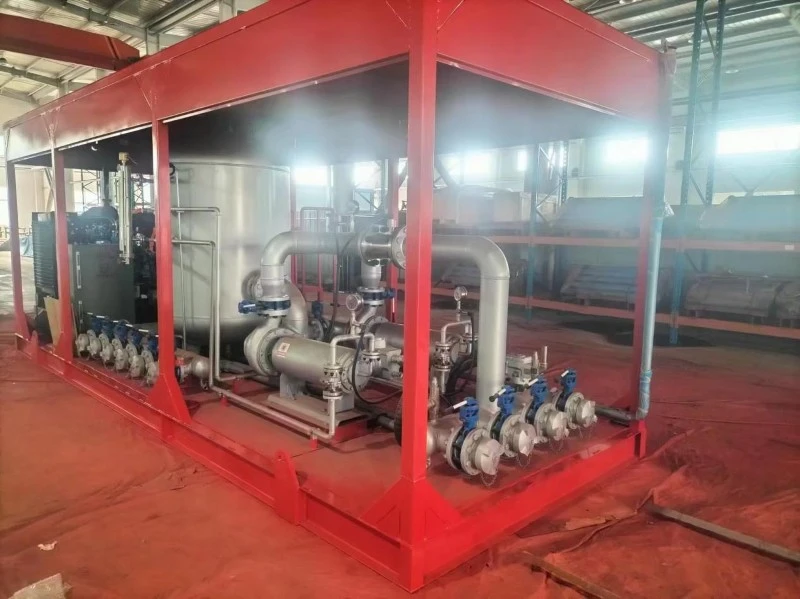

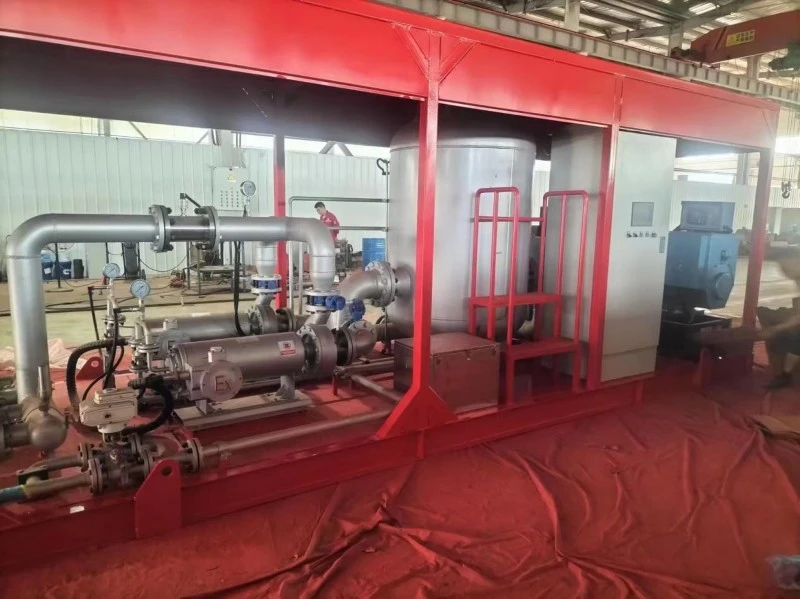

Конфигурация: Компактные установки на металлической раме (skid-mounted) либо мобильные системы на усиленном прицепе (trailer-mounted) для эксплуатации в тяжёлых полевых условиях.
Конструкция коллекторов: Индивидуальное проектирование трубопроводов высокого давления, байпасных линий и приборных коллекторов с учётом существующей инфраструктуры и компоновки объекта заказчика.
Упаковка
Многослойная упаковка с использованием антикоррозионной плёнки VCI (Volatile Corrosion Inhibitor) для защиты обработанных поверхностей из легированных сталей во время длительной морской транспортировки.
Прочные деревянные ящики, соответствующие требованиям международных морских перевозок, усиленные внутренним стальным каркасом с амортизирующей конструкцией для защиты оборудования от ударных нагрузок.
Полный комплект технической документации поставляется во влагозащищённой упаковке, включая:
• oруководство по эксплуатации на английском языке;
• oпротоколы заводских приемочных испытаний (FAT);
• oсертификаты испытаний материалов (MTC).
Глобальная послепродажная поддержка
Расширенная гарантия сроком 24 месяца на все основные несущие элементы и блоки, работающие под высоким давлением.
Удалённая техническая поддержка при вводе в эксплуатацию: инженерное сопровождение в режиме реального времени посредством защищённой видеосвязи и телеметрии во время первичной интеграции оборудования на объекте.
Часто задаваемые вопросы
Q. Может ли насос работать с жидким, газообразным и сверхкритическим CO₂?
A: Да. Насос предназначен для работы с жидким и газообразным CO₂, а также может использоваться для сверхкритического CO₂ при соответствующей конфигурации системы.
Q. Подходит ли насос для непрерывной круглосуточной эксплуатации (24/7)?
A: Да. Силовая часть и система смазки рассчитаны на непрерывную промышленную эксплуатацию при номинальных рабочих условиях.
Q. Возможна ли индивидуальная конфигурация насоса?
A: Да. Рабочее давление, производительность, тип привода, система управления, компоновка рамы (skid), материалы исполнения и варианты взрывозащиты могут быть адаптированы в соответствии с требованиями заказчика.
Q. Какие сертификаты доступны?
A: Оборудование производится в соответствии с требованиями системы менеджмента качества API Q1 и ISO 9001. По запросу могут быть организованы независимые инспекции третьей стороной, включая SGS, BV, Intertek и TÜV.
Q. Какие документы поставляются вместе с оборудованием?
A: Каждый насос комплектуется руководством по эксплуатации, сертификатами на материалы (MTC), отчётами о проведённых инспекциях, протоколами гидравлических испытаний, документацией FAT и сертификатами качества.
Q. Какие варианты привода доступны?
A: Стандартная комплектация предусматривает электрический привод. Для удалённых нефтегазовых объектов также доступны модификации с дизельным приводом.
Q. Может ли электрическая система быть адаптирована под местные стандарты электроснабжения?
A: Да. Электродвигатели и электрические компоненты могут поставляться для различных напряжений и частот, включая 380 В / 50 Гц, 460 В / 60 Гц, а также системы среднего напряжения.
Q. Доступно ли оборудование во взрывозащищённом исполнении?
A: Да. Возможна комплектация электродвигателями, контрольно-измерительными приборами и электрическими компонентами, сертифицированными по стандартам ATEX и IECEx для эксплуатации во взрывоопасных зонах.
Q. Каков стандартный срок поставки?
A: Стандартные модели обычно поставляются в течение 45–60 дней, тогда как изготовление индивидуальных решений занимает 75–90 дней в зависимости от требований проекта.
Q. Какие гарантийные обязательства и послепродажное обслуживание вы предоставляете?
A: Мы предоставляем 24-месячную гарантию, техническую поддержку, поставку запасных частей, дистанционную диагностику неисправностей, а также выездное сервисное обслуживание при необходимости.
Q. Можно ли интегрировать насос в существующие системы закачки CO₂?
A: Да. Благодаря модульной конструкции насос легко интегрируется в существующие трубопроводы, резервуары хранения и системы закачки CO₂.
Q. Для каких отраслей предназначен данный насос?
A: Насос широко применяется в проектах повышения нефтеотдачи пластов (EOR), улавливания, использования и хранения углерода (CCUS), на объектах добычи нефти и газа, в химической промышленности, при переработке промышленных газов, а также в системах транспортировки CO₂.
